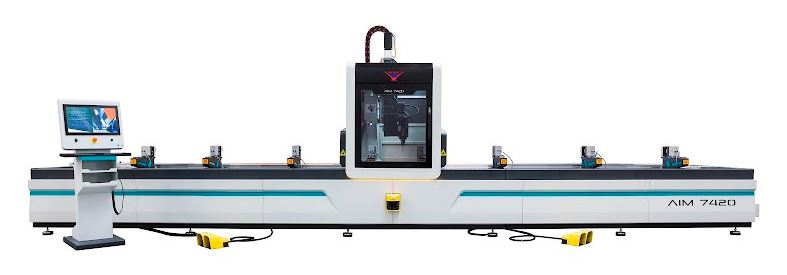

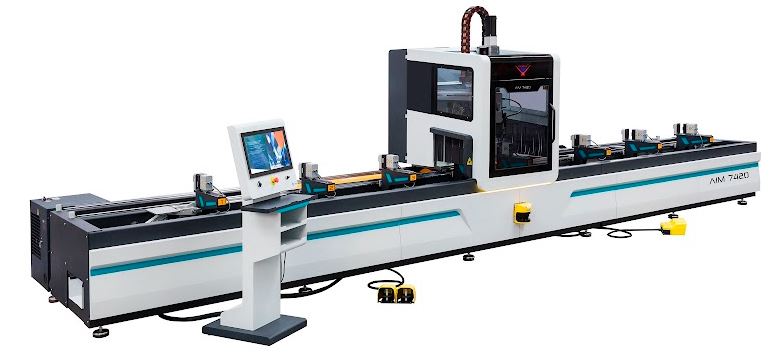

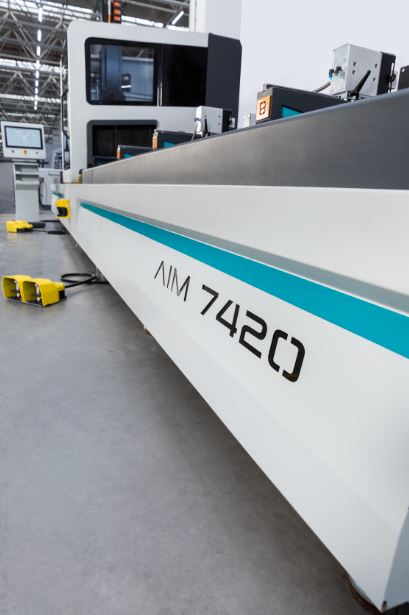

AIM 7420

Machining Centers

AIM 4420-AIM 7420 са CNC управляеми 4-осни машини, специално проектирани за обработка на всички видове алуминиеви и PVC профили, нисковъглеродни сплави и тънкостенни стоманени профили, предлагани на пазара. Чрез 4-тата ос може да се извършва обработка на 3 повърхности на профилите. С функцията за работа с двойна станция, машината автоматично преминава към обработка на детайла на Станция 2 след приключване на обработката на първата станция. Операторът подготвя Станция 1, свеждайки до минимум загубите от изчакване при времето за зареждане и разтоварване на материала. (Тази функция е налична при модел AIM 7420) Машината има възможност за автоматично позициониране на стягите за профила чрез програмата CAMPROX. 11 бр. инструменти, включително циркулярен диск Ø180 mm, могат да бъдат поставени в магазина за различни операции. Металната кабина в обработващата глава осигурява звукоизолация и безопасност на оператора.

СТАНДАРТНИ АКСЕСОАРИ

✓ Софтуерна програма CAMPROX за CNC програмиране
✓ Комплект клавиатура и мишка за програмиране
✓ Предпазна ограда около машината
✓ 8 x пневматични стяги за профили
✓ 2 x пневматични ограничители
✓ Тава за стружки в рамката на машината

ОПЦИОНАЛНИ АКСЕСОАРИ

✓ Комплект фрезери, държачи за инструменти и цанги
✓ Софтуерна програма CAD-EXTRACT за работа с IGES файлове
✓ Устройство за автоматично измерване на дължината на инструмента
✓ Транспортна лента за отстраняване на стружки
✓ Система за впръскване на маслена мъгла
✓ Специален комплект циркулярен диск
✓ Ръчен контролер
✓ Система за регулиране на налягането на стягите
✓ 4 x допълнителни стяги
✓ Баркод четец

ОБЩИ ХАРАКТЕРИСТИКИ

✓ Проектирана да извършва операции върху три повърхности на профилите, като отвори, канали, облекчаване на ъгли, рязане с циркуляр, нарязване на резба, термично пробиване (flow drilling) и др.
✓ С функцията си за работа с двойна станция може да обработва два детайла с една програма без прекъсване. (Модели AIM 7420 или AIM 7420T)
✓ Система за автоматизация, осигуряваща CNC движение по 4 оси
✓ Магазин с 11 позиции, включващ комплекти фрезери и циркулярен диск с диаметър 180 mm
✓ Функция за термично пробиване и твърдо нарязване на резба от M4 до M10 с енкодерен шпиндел (модел AIM 7420T)
✓ Налична е функция за автоматично разпознаване и позициониране на стягите
✓ Специална звукоизолираща кабина около обработващия модул
✓ PLC управляван модул за охлаждане на инструменти с 2 изхода

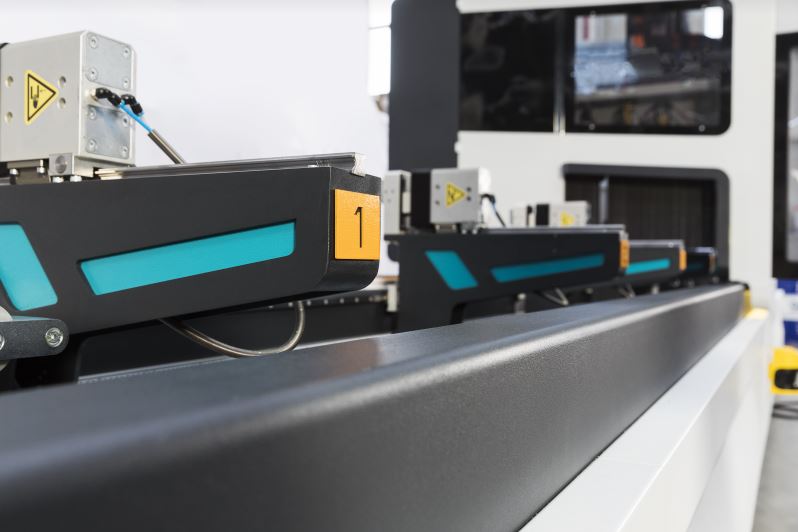

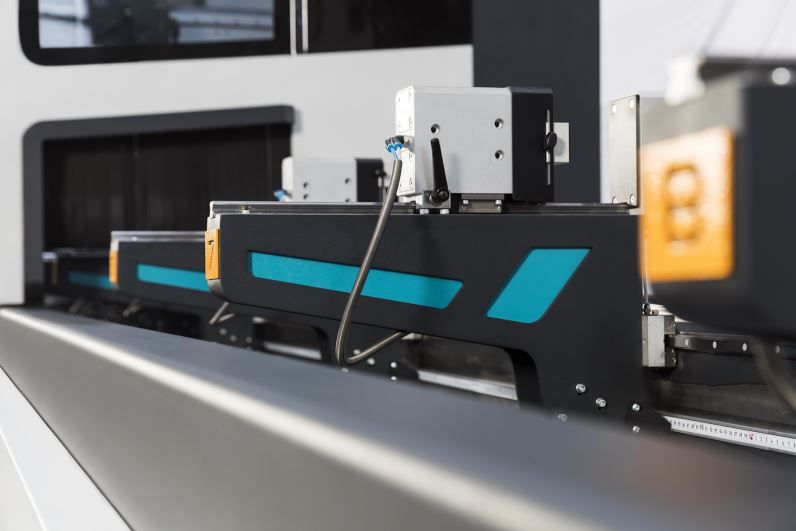

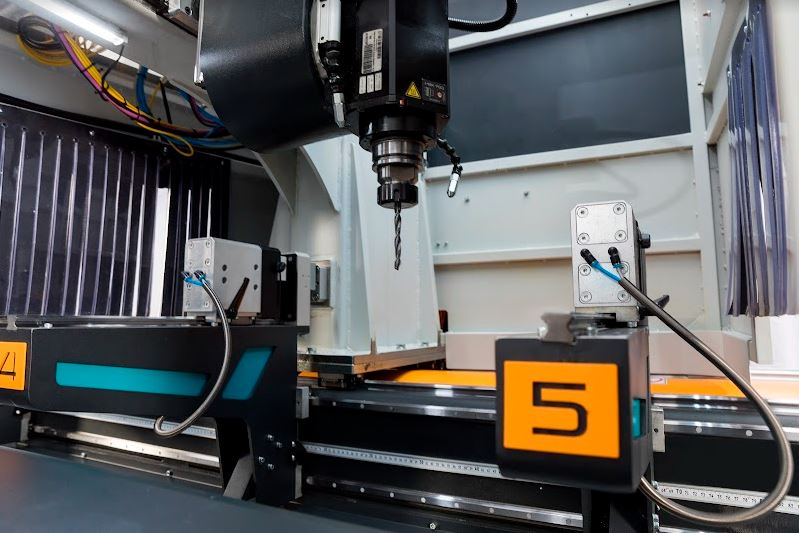

✓ 4 бр. автоматични стяги за AIM 4420 и 8 бр. за AIM 7420 се използват за захващане на детайлите. (броят на стягите може да бъде увеличен опционално)
✓ 2 x пневматични ограничители, използвани за нулиране на детайла по оста X

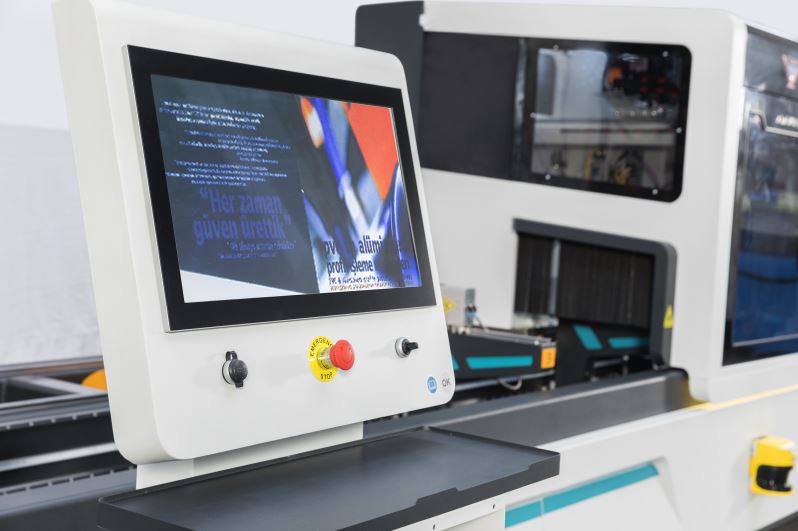

✓ 21’’ цветен сензорен екран
✓ Импортиране на програми чрез USB флаш памет
✓ Техническа поддръжка чрез възможност за дистанционна връзка (през компютър)
✓ Стандартен език за програмиране ISO ‘G’ код
✓ Оптимална експлоатационна безопасност, гарантирана от 3-зонова система със скенер на полето
✓ Система за смазване с картуш за осите X, Y и Z
✓ Поддръжка на множество езици
✓ LED осветление в кабината
