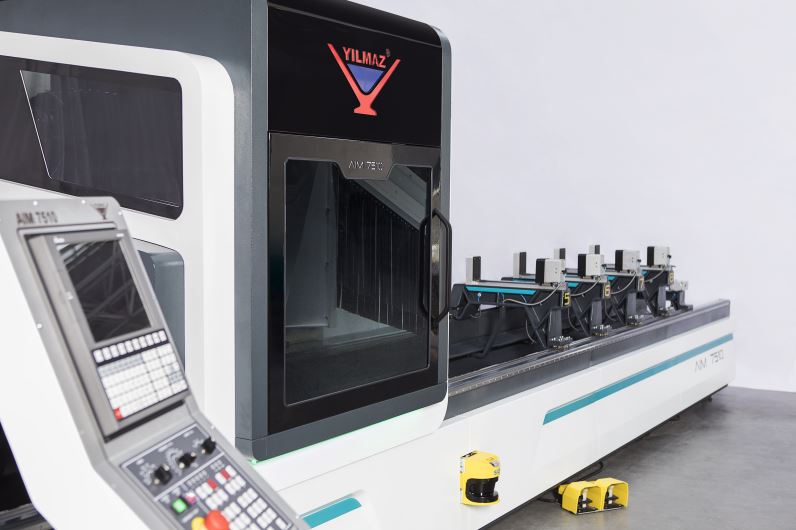

AIM 7510 - ЦЕНТЪР ЗА ОБРАБОТКА НА АЛУМИНИЕВИ ПРОФИЛИ
AIM 7510 са 5-осни серво-управляеми центрове за обработка, които са проектирани да извършват пробиване, нарязване на канали, фрезоване на прорези, нарязване на резби, фрезоване със циркулярен диск и др. върху всички видове алуминиеви и PVC профили, леки сплави като цяло и тънкостенни стоманени профили. Ефективна и икономична обработка на петте страни на профилите е възможна с тези напълно автоматични центрове за обработка. Подвижният револверен тип магазин за инструменти, оборудван с 12 стандартни инструмента, осигурява бърза смяна на инструмента. Той е разположен в подвижния портал, за да минимизира времето за смяна на инструмента. Допълнителен магазин за циркулярен диск с диаметър 350 mm осигурява лекота на обработка при външни приложения на профилите. Машината може да се използва в тандемен режим, метод на работа, който позволява времето за престой на машината да бъде сведено до минимум, тъй като позволява смяната на детайла (зареждане/разтоварване) да се извършва „докато машината работи“. Налични са автоматично разпознаване и позициониране на скобите.
Технически данни
Стандартни Аксесоари
- ✓ Софтуерна програма CAMPROX за CNC програмиране
- ✓ Предпазна ограда около машината
- ✓ 8 x пневматични профилни скоби
- ✓ 2 x пневматични опори
- ✓ Тава за стружки в рамката на машината
Опционални Аксесоари
- ✓ Комплект режещи инструменти, държачи за инструменти и цанги: 6 бр. фрези (2 бр. Ø5, 1 бр. Ø6, 1 бр. Ø8, 1 бр. Ø10, 1 бр. Ø12) – 12 бр. HSK F63 държачи за инструменти – 6 бр. цанги (3 бр. Ø5-6, 1 бр. Ø7-8, 1 бр. Ø9-10, 1 бр. Ø11-12) – 12 бр. височина на матрицата
- ✓ Софтуерна програма CAD-EXTRACT за работа с IGES файлове

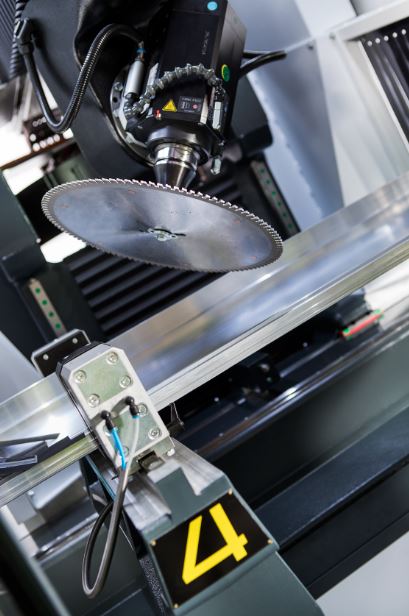

- ✓ Специален комплект циркулярен диск
- ✓ Вентилатор за маслена мъгла
- ✓ Четец за баркод
- ✓ Принтер за баркод
- ✓ Комплект климатична система
- ✓ Регулируема система за налягане на скобите
- ✓ Комплект за индивидуално управление на скобите (за 8 бр. скоби)
- ✓ HSK F63 калибър
- ✓ ASİMETO индикаторен часовник
- ✓ Монтажен апарат за индикаторен часовник
- ✓ Лентов транспортьор за стружки в рамката на машината
Общи Характеристики
- ✓ CNC система за автоматизация, осигуряваща контрол на движението по 5 оси
- ✓ Непрекъсната обработка чрез тандемен режим за предотвратяване на загуба на време
- ✓ Възможност за ефективно CAM програмиране чрез удобна за потребителя програма CAM PROX

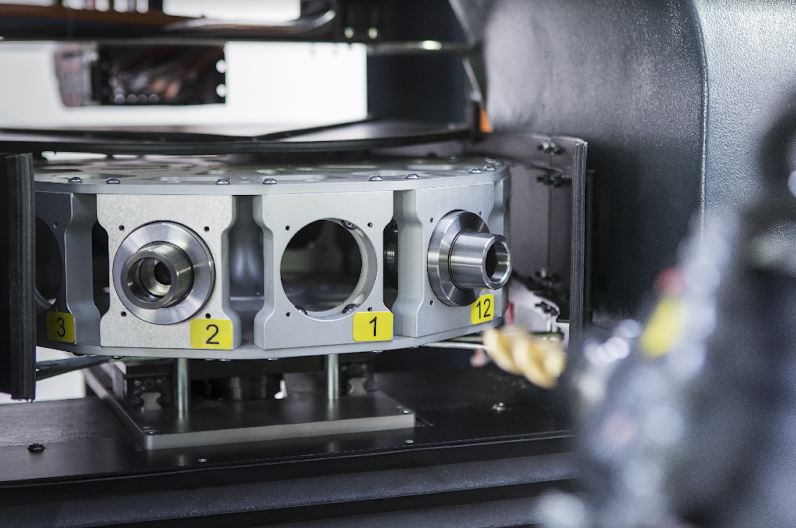

- ✓ 2 x отделни магазинни модула за 12 стандартни инструмента и 1 за циркулярен диск с Ø350 mm
- ✓ Здрава стоманена конструкция на корпуса и портал с динамична производителност
- ✓ Налични са автоматично разпознаване и позициониране на скобите
- ✓ Функция за нарязване на резби от M5 до M8 за отворени отвори и дебелина на материала 1-4 mm (опционално)
- ✓ Специален звукоизолиращ шкаф около центъра за обработка

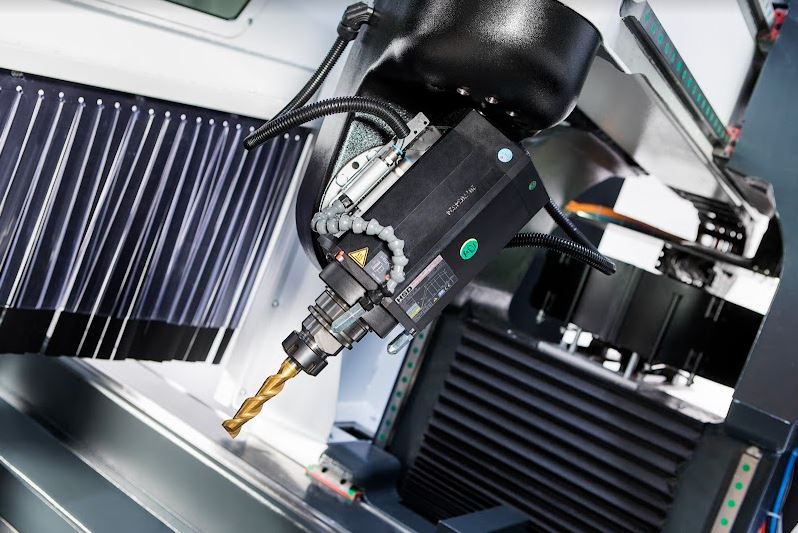

- ✓ Високопрецизен HSD шпиндел и международно признати компоненти
- ✓ CNC управляема система за смазване на инструменти чрез спрей

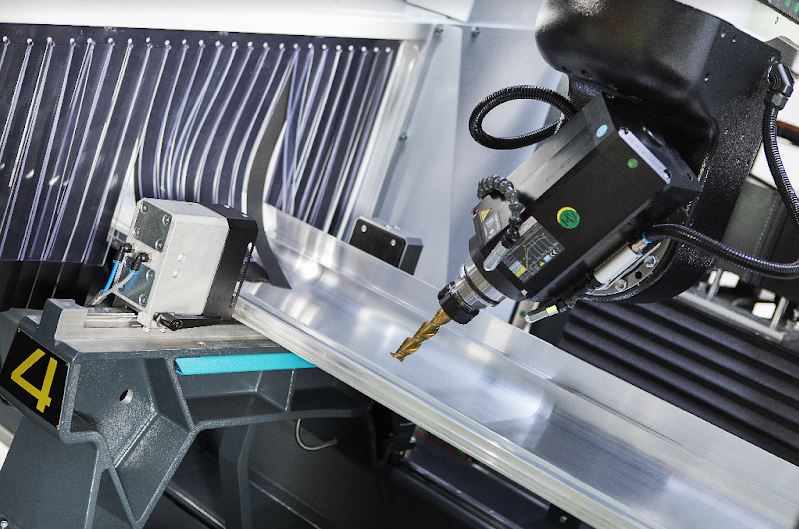

- ✓ 8x автоматични скоби, използвани за здраво захващане на детайла
- ✓ 2x пневматични опори, използвани за нулиране на детайла в посока X
- ✓ Ръчен контролер ви позволява да тествате задачата, преди да я стартирате на пълна скорост
- ✓ Оптимална експлоатационна безопасност, гарантирана от 3-зонова система за сканиране на полето

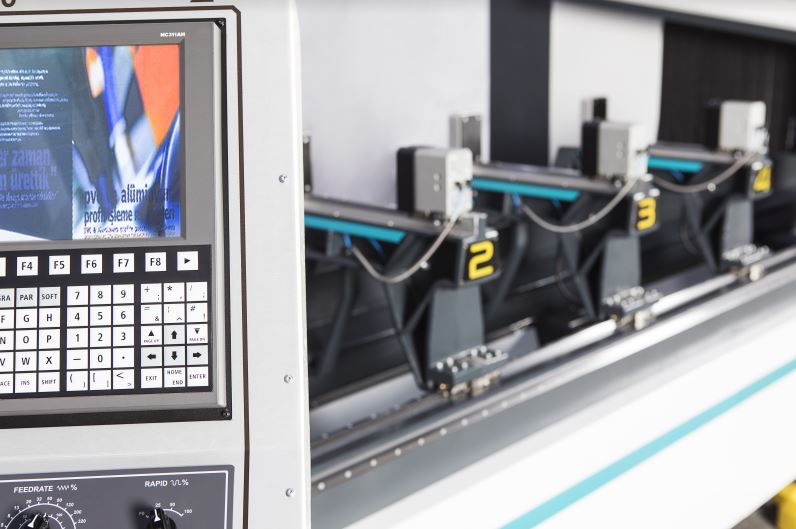

- ✓ 10’’ цветен тъчскрийн
- ✓ Импорт на програми чрез USB флаш памет
- ✓ Стандартен ISO ‘G’ код език за програмиране и многоезична поддръжка
- ✓ Автоматична централна система за смазване на водачите и LED осветление в шкафа
