PIM 6508 SE

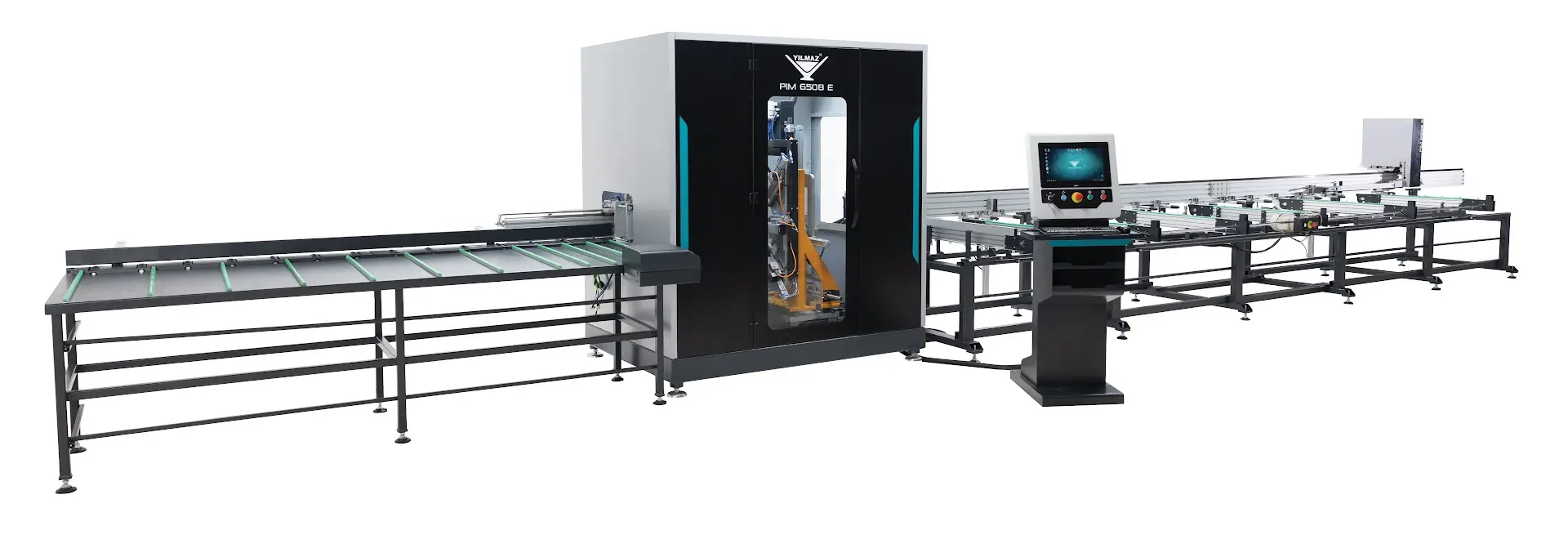

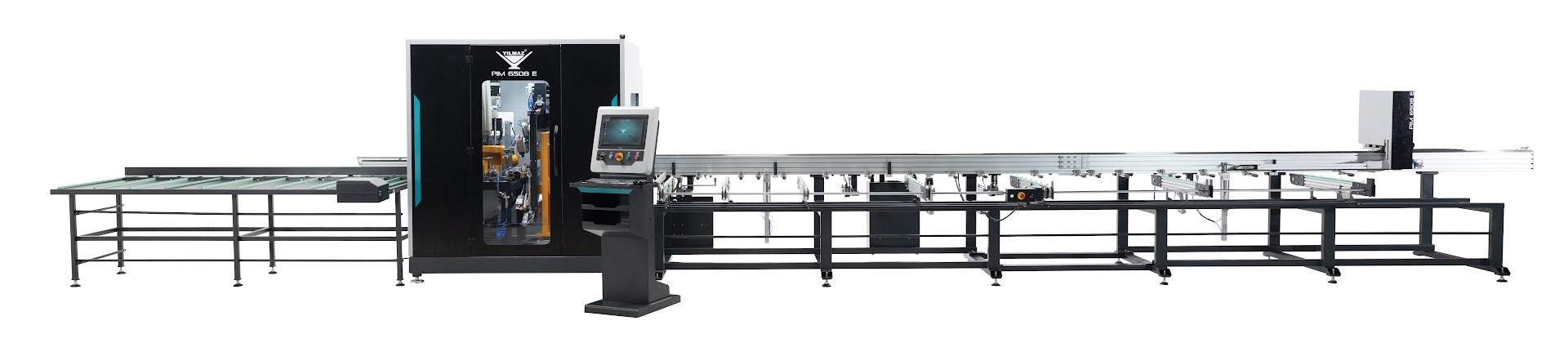

PIM 6508 SE е 8-осен CNC управляем обработващ център, който е специално проектиран за обработка на всякакъв вид PVC профили на пазара. Машината може да извършва всички операции от четирите страни на PVC профилите, като фрезоване, отваряне на отвори за ключалки, отвори за отводняване, отвори за панти, отвори за дръжки, маркиране, рязане с циркуляр и др. PIM 6508 SE разполага с функция за програмиране, която осигурява минимален отпадък и максимален обем на производство. 5 броя PVC профили могат да бъдат поставени върху подаващия конвейер на машината, а 3-осен пневматичен грипер ги премества в центъра за фрезоване и рязане за съответните операции. Отрезният модул може серийно да реже профили под желания ъгъл между 45°-135°. Операторът залепя баркодове върху обработените профили, за да ги подготви за операцията по заваряване.
СТАНДАРТНИ АКСЕСОАРИ
- ✓ Общо 7 бр. x Ø5 mm инструменти за операции по фрезоване и пробиване
- ✓ Баркод принтер
- ✓ Предпазна ограда около машината
- ✓ Клавиатура и мишка
ОПЦИОНАЛНИ АКСЕСОАРИ
- ✓ Конвейер за стружки под ъгъл
- ✓ Механизъм за въртене на профила
- ✓ Аспиратор за стружки VCE 3500
- ✓ Логистично оборудване за работилница (вижте техн. документ)
- ✓ Резервен циркулярен диск Ø 500 mm
- ✓ Резервен карбиден фрезер Ø5xL95 mm
ОБЩИ ХАРАКТЕРИСТИКИ
- ✓ Напълно автоматизирани модули за подаване, пренасяне, позициониране, рязане и трансфериране

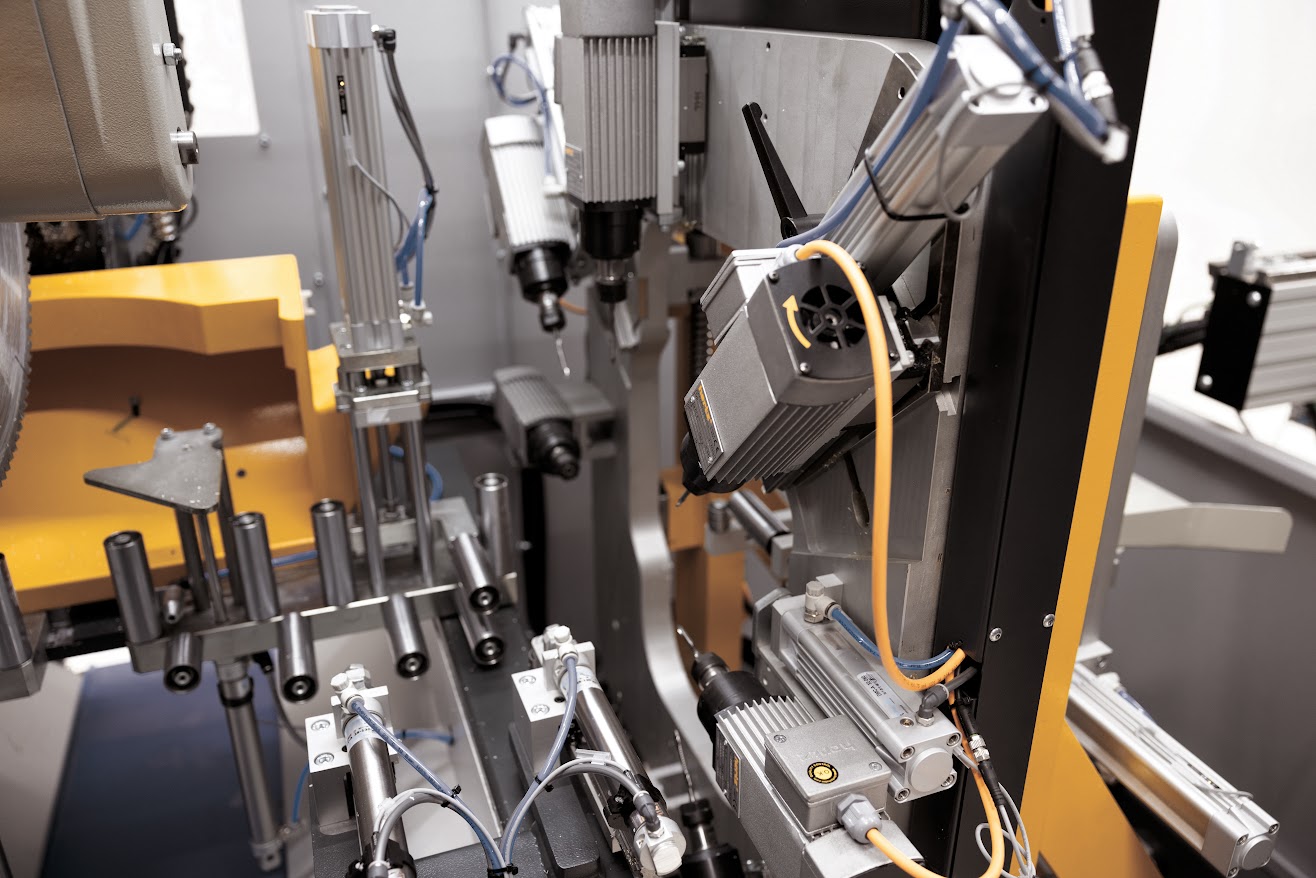

- ✓ Извършване на операции от четирите страни на PVC профили като фрезоване, отваряне на отвори за ключалки, отвори за отводняване, отвори за панти, отвори за дръжки, маркиране, рязане с циркуляр и др.

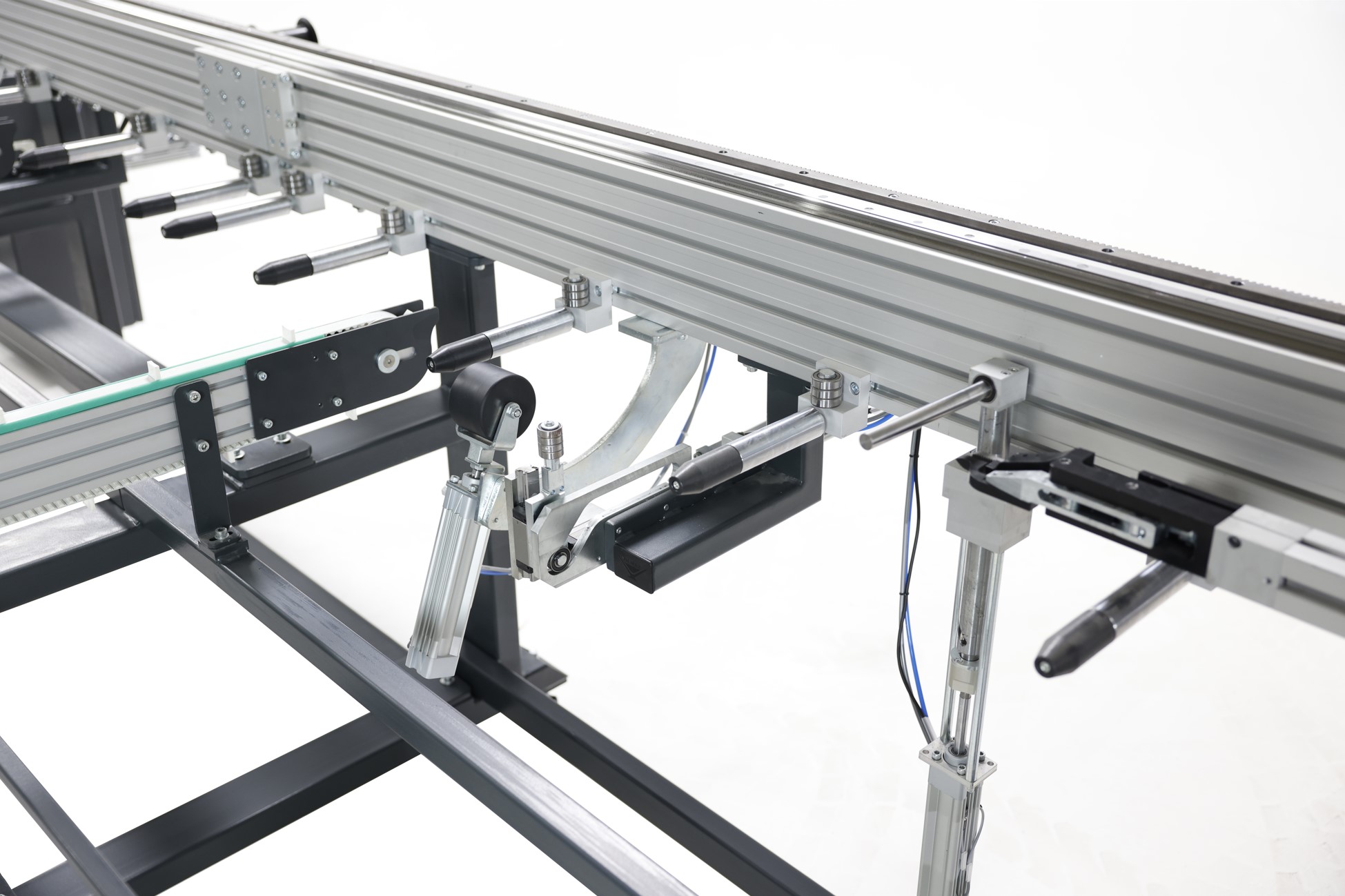

- ✓ Серво управляем пневматичен грипер за прецизно позициониране на профила
- ✓ Хоризонтално и вертикално затягане на детайла по време на операцията по рязане

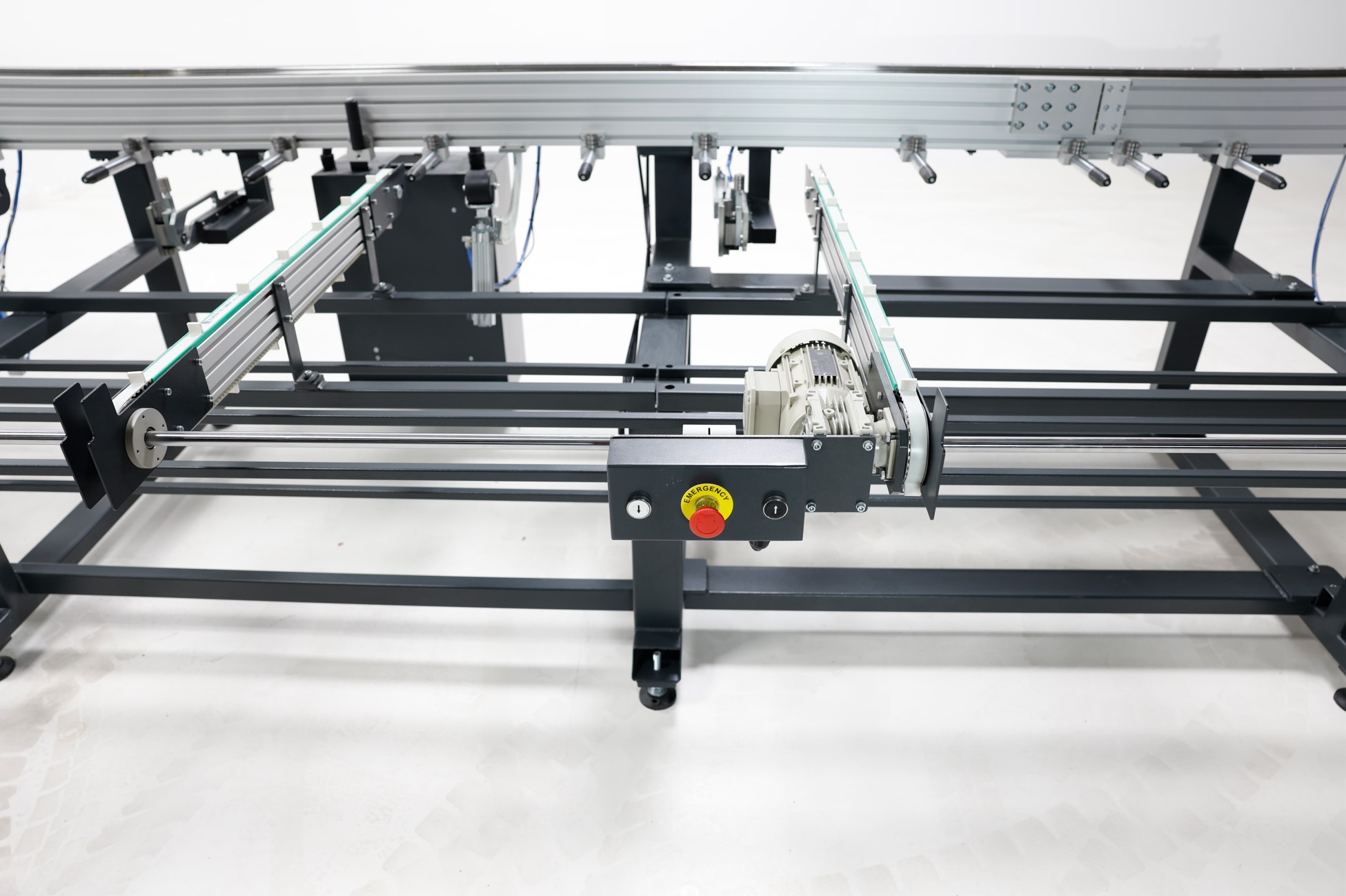

- ✓ Автоматичен входящ конвейер с капацитет за зареждане на 5 бр. профили

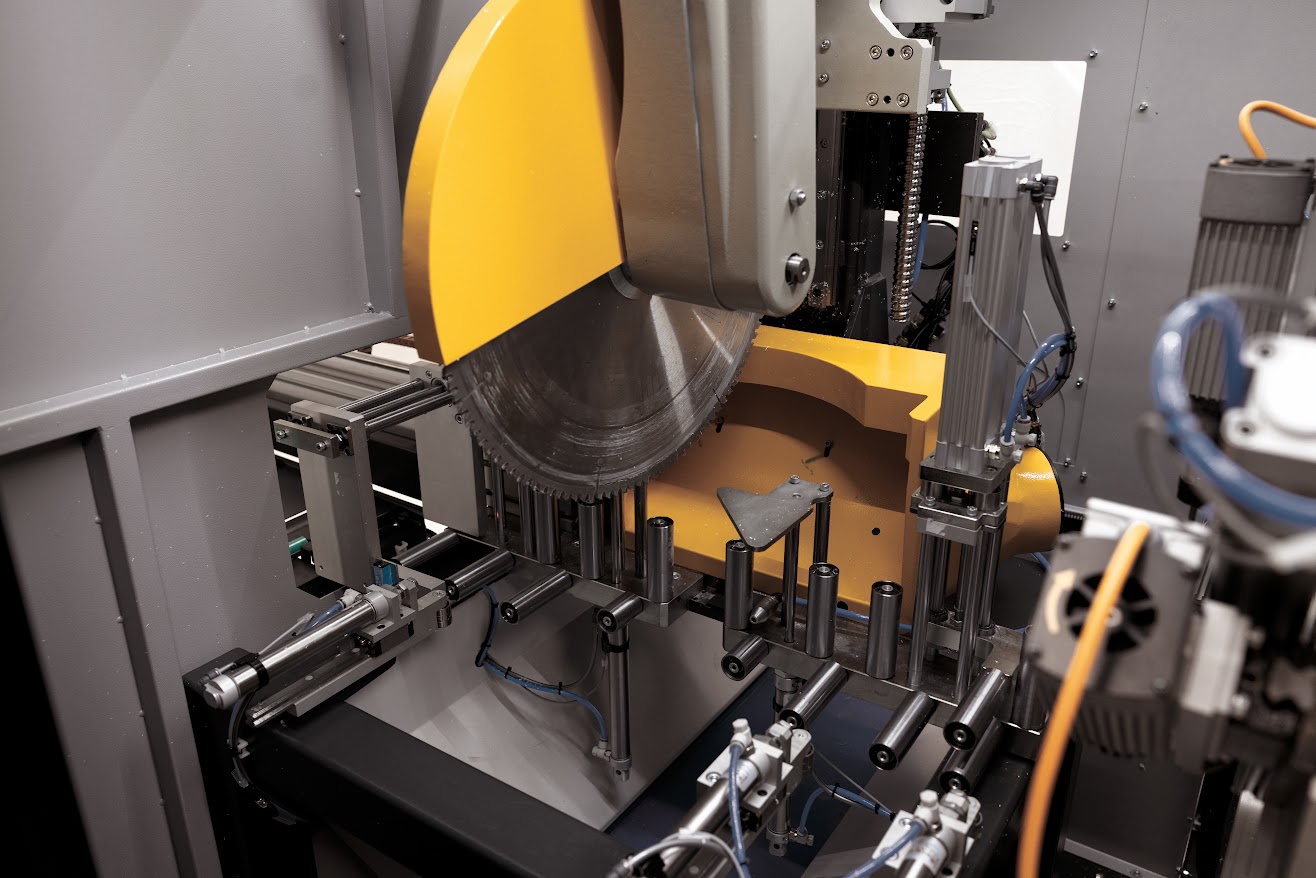

- ✓ Серво управляем циркулярен диск с долно подаване с диаметър Ø 500 mm, който се върти в диапазона между 45° и 135°

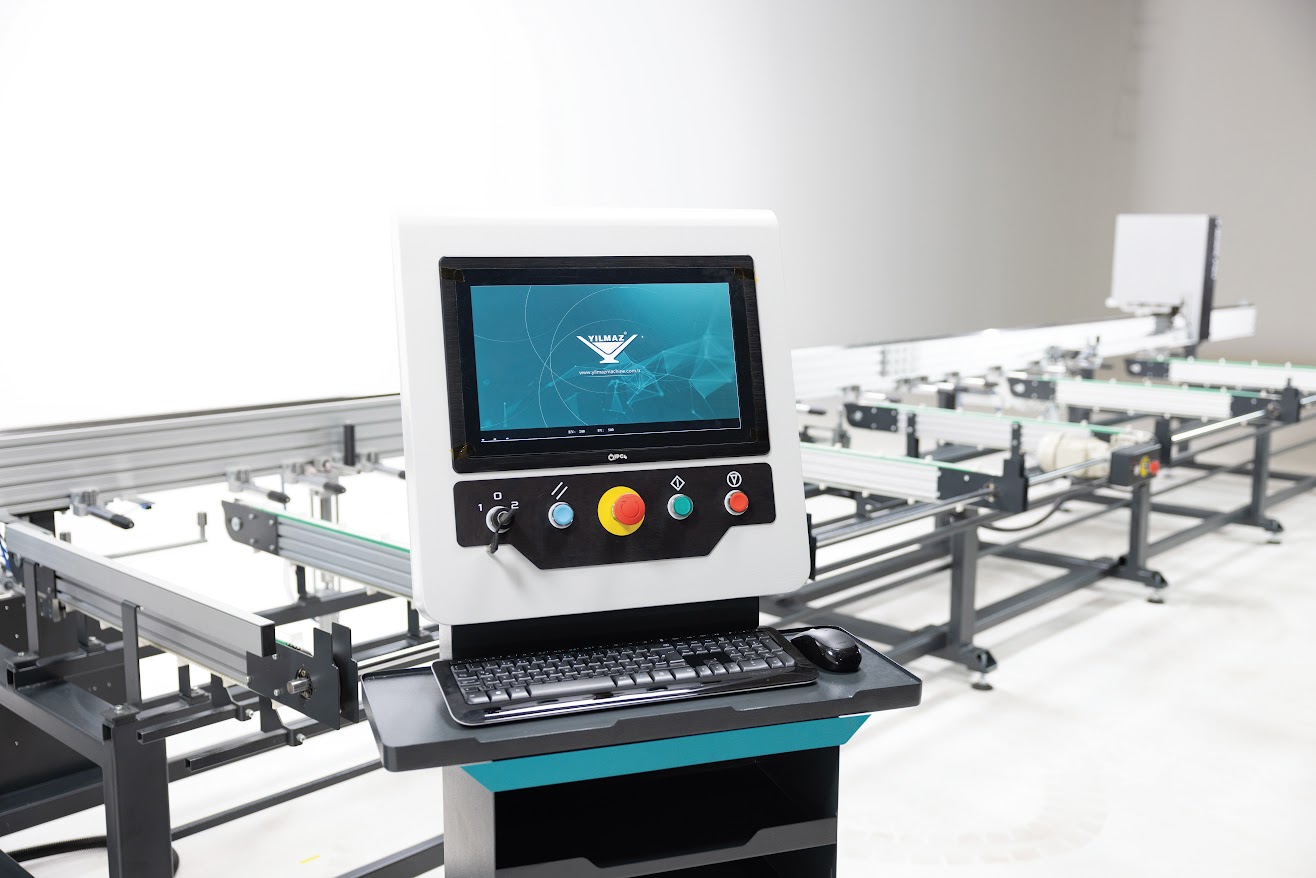

- ✓ Windows базиран компютър и 15.6’’ LCD сензорен монитор
- ✓ Връзка с отдалечен работен плот и предоставяне на техническа поддръжка
- ✓ Удобен за потребителя интерфейсен софтуер, съвместим с CAD програми
- ✓ Възможност за едновременно извършване на операции по фрезоване и рязане
- ✓ Лесна интеграция с CNC машини за заваряване, почистване на ъгли и завинтване
- ✓ Система за автоматичен контрол на размерите на профила (ширина и височина)
- ✓ Система за смазване с картуш и ръчно смазване
- ✓ Контрол с ниско налягане за безопасни операции с циркуляра
- ✓ Вътрешно LED осветление
